VYUŽITÍ: základy, stěny, nádrže, sloupy, nosníky, ...
Lehké a univerzální bednění. Montáž lze provést bez pomocí jeřábu - panely mohou být přenášeny a montovány jednou osobou. Tento systém je ideální pro formování betonu počínaje malými stavbami a konče na složitých formách na velkých stavbách.
Poctivě vyrobený ocelový rám - žárově pozinkovaný, vysoce kvalitní březová překlížka a výplň na styku prvků speciálním silikonem Vám dávají záruku dlouhodobého užívání. Bednění BudoUNI je exportním výrobkem, která prochází kontrolou pro německý trh.
Nové provedení rohů zabírá méně místa a umožňuje spojení panelů na úzkem boku dvěma maticemi při zachování stabilního spojení.
Vyztužené rohy chrání překližku před poškozením při vkládaní a vytahování spínací tyče
POPIS SYSTÉMU
Bednění menšího rozsahu BudoUNI je jedno z lehčích stěnových bednění dostupných na trhu. Nejtěžší deska (90x150) váží pouhých 40kg, což umožňuje instalaci bednění jedním zaměstnancem. Bednění je plně kompatibilní se staženým z výroby bedněním TEKKO a díky početným vylepšením jej znatelně převyšuje, co se týče funkcionality.
| Druh - Systém: | Univerzální lehké rámové bednění BudoUNI |
| Konstrukce: | Rámová, ocelová, šířka 8 cm, pozinkovaná. Překlížka, tloušťka 12 mm. |
| Rozměry: | Výška 150 cm, 120 cm a 90 cm, šírka elementů: 30, 45, 60 a 90 cm |
| Hmotnost: | cca 35 kg/m2 (zkladní element 90/90 váží pouze 26,4 kg) |
| Tlak betonu: | max 40 kN/m2 (odpovidájící rychlosti betonování 2,1 m/h). |
| Vybavení: | Zámky BudoUNI, svorníky, klíny, kloubové rohové díly. |
| Přepravní objem: | cca 240 m2 bednění na nákladní auto o délce 13,6 bm i s příslušenstvím |
| Využití: | Základy, studny, stěny slepů, nosníky, sloupy ... |
| Výhody: | Bednění nevyžaduje jeřáb, je praktické, vyznačuje se rychlou montáží. Manipulaci s deskami zvládne jedna osoba. |
| Určení: | Jednoduché a složité stavební formy. |
Panely a rohové díly
Existuje možnost instalace panelů ve vertikální nebo horizontální poloze jako druhá řada v případě výšky tvarovacích stěn nad 1,5 m. Panely jsou oboustranně pokryté laminovanou voděodolnou přkližkou.
Tabulka 1. Kompozice panelů. Hmotnost a plocha.
Kloubové rohové díly (1) - umožňují tvarování tupouhlých a ostrouhlých rohů,
Rohové díly vnější (2)
Rohové díly vnitřní (3)
Tabulka 2: Kompozice a hmotnost rohových dílů
Seznam dílů
Zámek BudoUNI. Díl sloužící ke spojení panelů. Na styku dvou panelů jsou zapotřebí dva zámky.
Svorník s klínem nabízí alternativní spojení na styku dvou panelů nebo rohových dílů.
Napínák s klínem a maticí umožňuje spojení v případě vložení hranolu pro délkové vyrovnání. Maximální délka hranolu je 20 cm.
Kotevní matice na spínací tuči našroubovaná v rohu panelu umožňuje získání síly ze 4 panelů. Spodní otvor na spínací tyč, který je umístěn ve vťši vzálenosti od hrany panelu, umožňuje sepnutí protilehlých stěn bednění přímo nad zemí.
Díky použití hlavice BUDOUNI může být bednění zabezpečeno standardními stavebními podpěrami.
Rychloupínač BudoUNI je určen pro zpevnění bednění pomocí prkna nebo nosníku, např. C20.
MONTÁŽ A UMÍSTĚNÍ PANELŮ
Otvory umístěné ve vnějším rámu panelu umožňují propojení dvou panelů vždy s pěticentimetrovým navýšením.
Umístění panelů v horizontální a vertikální poloze umožňuje přizpůsobení výšky bednění od 30 do 300 cm s patnácticentimetrovým modulem.
Otvory na závitové tyče umožňují nastavení polohy protilehlých panelů bednění s maximálním úhlem 26o nebo změnu jejich vzájemné polohy, např. v případě 30 cm o 7cm. Vyžaduje se ale využití kloubových matic.
Díky krajní poloze otvorů na závitové tyče, je jedna matice dostačující dokonce i pro 4 panely.
MONTÁŽ - ROHY
Obdélné rohy se tvoří pomocí propojených panelů s vnějším a vnitřním rohovým dílem. K tvarování některých tlouštěk stěn lze využít také dřevěnou doplňující výztuž.
Rohy ve tvaru písmene T znázorňuje níže uvedený obrázek. Jedná se o montáž pro nejčastěji používanou tloušťku stěn.

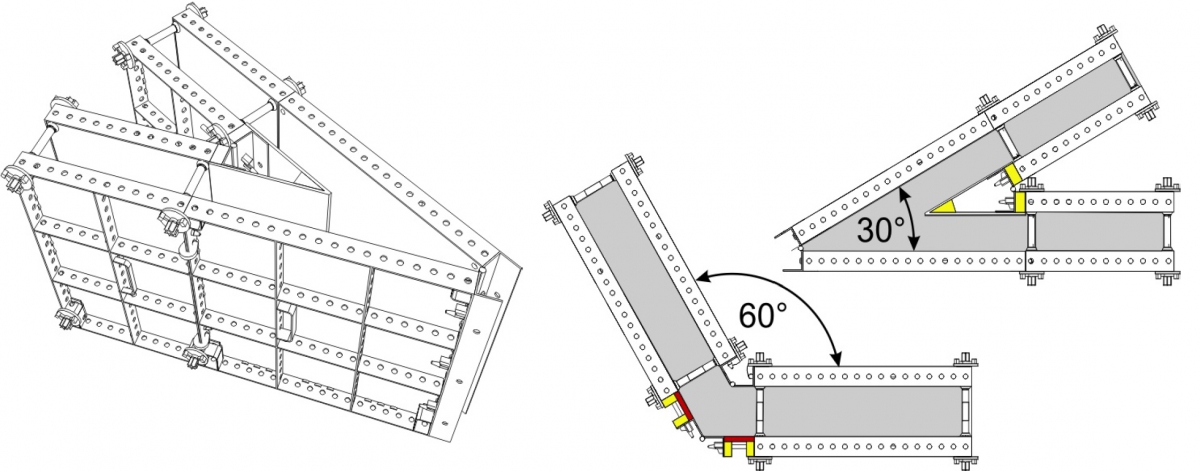

Tupoúhlé a ostroúhlé rohy lze tvarovat pomocí kloubových rohových dílů. V případě tvarování osrých uhlů se z překližky vytvaruje klín, který se následně pomocí svorníků připevní k rohovému dílu.
MONTÁŽ - DOPLŇUJÍCÍ DÍLY
Délkové vyrovnáni
Vložky pro délové vyrovnání do 20 cm se provádí pomocí napínaku a dřevěného hranolu. Spínací tyč je vedená vložkou tak, aby se kotevní matice dotýkala panelů. Toto je možné pouze v případě rozměrů vložky do 6 cm (obr. 1). Pro větší délky se používá pravouhlá matice, pokud upínají bednící panely nebo je potřeba provést dodatečné vyztužení z hranolu (obr. 2).
Zpevnění bednění
U výšky nad 1,8m, bednění musí být vyztuženo. Vyztužení se provádí pomocí hranolu (obr.3) nebo nosníku (obr. 4) s využitím rychloupínače připevněného na vnitřní straně rámu.
Stabilazační podpěra
Bednění BUDOUNI může být podepřeno pomocí podpěr BUDOUNI (a) na obr.5 nebo pomocí hlavice BUDOUNI (obr.6) na šrouby pro připojení univerzální stavení podpěry (b) na obr.5.
Základní ceník bednění BUDO UNI
| popis | Katalogové číslo | Hmotnost /kg/ | Cena /Kč/ |
|---|---|---|---|
|
Panel 30 x 90 |
PL030090 | 12 | 1 175 |
|
Panel 45 x 90 |
PL045090 | 16,8 | 1 530 |
|
Panel 60 x 90 |
PL060090 | 19,4 | 1 695 |
| Panel 90 x 90 | PL090090 | 27,5 | 2 205 |
|
Panel 30 x 120 |
PL030120 | 16 | 1 410 |
| Panel 45 x 120 | PL045120 | 23 | 1 880 |
| Panel 60 x 120 | PL060120 | 25,3 | 2 070 |
| Panel 90 x 120 | PL090090 | 35,5 | 2 685 |
| Panel 30 x 150 | PL030150 | 19,00 | 1890 |
| Panel 45 x 150 | PL045150 | 26,50 | 2280 |
| Panel 60 x 150 | PL060150 | 30,50 | 2510 |
| Panel 90 x 150 | PL090150 | 40,00 | 3300 |
| Panel VZ 60 x 120 | PL060120VZ | 32,00 | 2335 |
| Panel VZ 60 x 150 | PL060150VZ | 40,00 | 3020 |
| Vnitřní rohový díl 90 | NW 90 | 13,30 | 1265 |
| Vnitřní rohový díl 120 | NW 120 | 18,50 | 1360 |
| Vnitřní rohový díl 150 | NW 150 | 22,70 | 1600 |
| Vnější rohový díl 90 | NZ 90 | 5,00 | 385 |
| Vnější rohový díl 120 | NZ 120 | 6,70 | 470 |
| Vnější rohový díl 150 | NZ 150 | 9,00 | 600 |
| Kloubový rohový díl 90 | NP008090 | 12,40 | 990 |
| Kloubový rohový díl 120 | NP008120 | 17,50 | 1370 |
| Kloubový rohový díl 150 | NP008150 | 20,30 | 1625 |
| Spojka BUDO UNI /zámek/ | OL 100 | 0,50 | 68 |
| Kotevní /napínací/ matice, d=100 mm | OL010 | 0,7 | 67,50 |
| Závitová tyč dl. 750 mm | SCMB 750 | 1,1 | 55 |
| Závitová tyč dl.1000 mm | SCMB 1000 | 1,5 | 73 |
| Svorník BUDO UNI /s klínem/ | 0,2 | 156 | |
| Ceny na vyžádání | |||
| Vnější rohový díl 60 | NZ 60 | 3,50 | |
| Hlavice podpěry | OP203 | 1,80 | |
| Napínák s klínem a maticí | OL007 | 0,55 | |
| Kotevní /napínací/ matice, d=70 mm | OL012 | 0,50 | |
| Bloková matice | OL022 | 0,20 | |
